Details
Характеристики
| Серия | TeSys | |
|---|---|---|

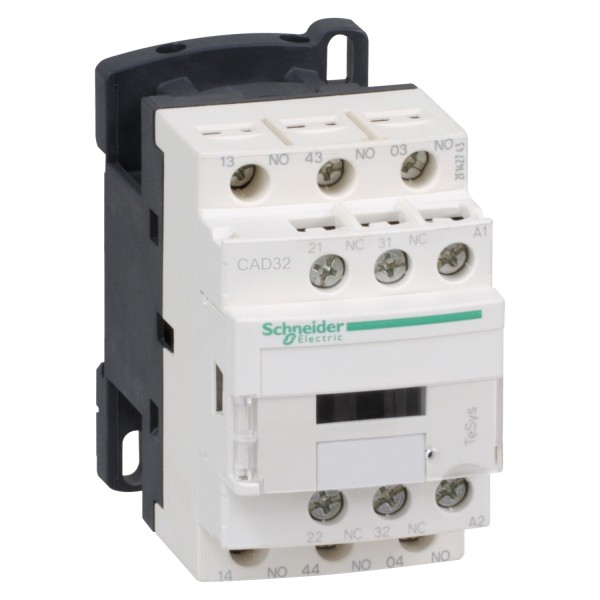

| Наименование продукта | TeSys CAD | |
| Тип продукта | Реле управления | |
| Краткое название устройства | CAD | |
| Применение контактора | Цепь управления |
| Категория применения | DC-13AC-15AC-14 | |
|---|---|---|
| Конфигурация главных контактов | 3 Н.О. + 2 Н.З. | |
| [Ue] номинальное рабочее напряжение | <= 690 V Переменный ток 25...400 Hz | |
| Тип цепи управления | Пост. ток низкое потребление | |
| напряжение цепи управления | 110 В пост. ток | |
| Технология использования катушек | Со встроенным устройством подавления помех | |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с IEC 60947 | |
| [Ith] условный тепловой ток на открытом воздухе | 10 А в <60 °C | |
| Номинальная включающая способность Irms | 140 А Переменный ток в соответствии с IEC 60947-5-1250 А постоянный ток в соответствии с IEC 60947-5-1 | |
| [Icw] номинальный кратковременно допустимый ток | 100 А - 1 с120 А - 500 мс140 А - 100 мс | |
| Соответствующий номинал предохранителя | 10 А gG в соответствии с IEC 60947-5-1 | |
| [Ui] номинальное напряжение изоляции | 690 В в соответствии с IEC 60947-5-1 | |
| Монтажная опора | РейкаМонтаж на панель | |
| Соединения – клеммы | Клеммы с кольцевыми наконечниками (наружный диаметр: 9,5 мм) | |
| Момент затяжки | 1,7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,51,7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. Ø 6 мм M3,5 | |
| Пределы напряжения цепи управления | Находится в состоянии работы: 0,7...1,25 Uc 60 °C)Отпускание: 0,1...0,25 Uc 60 °C) | |
| Время работы | 65...88 мс включение катушки замыкание Н.О. контакта14...25 мс отключение катушки и размыкание Н.О. контакта57...77 мс отключение катушки и размыкание Н.О. контакта28...42 мс отключение катушки и замыкание Н.З. контакта | |
| Механическая износостойкость | 30 млн. циклов | |
| Максимальная частота коммутации | 180 цикл/м | |
| Постоянная времени | 40 мс | |
| Пусковая мощность, Вт | 2,4 Вт 20 °C) | |
| Потребляемая мощность при удержании, Вт | 2,4 Вт в 20 °C | |
| Минимальное коммутируемое напряжение | 17 В | |
| Минимальный коммутируемый ток | 5 мА | |
| Время без перекрытия | 1,5 мс при подаче напряжения между НЗ и НО контактом1,5 мс при снятии напряжения между НЗ и НО контактом | |
| Сопротивление изоляции | > 10 МОм | |
| Механическая стойкость | Удары реле управления разомкнуто: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27Удары реле управления замкнуто: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27Вибрации реле управления разомкнуто: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6Вибрации реле управления замкнуто: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6 | |
| Высота | 77 мм | |
| Ширина | 45 мм | |
| Глубина | 93 мм | |
| Вес | 0,32 кг |
| стандарты | EN 45545: R22 HL3EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1 | |
|---|---|---|
| Сертификаты | EACМЭКCSAULCCC | |
| Степень защиты IP | IP20 Передняя панель в соответствии с IEC 60529 | |
| Защитное исполнение | TH в соответствии с IEC 60068 | |
| Рабочая температура | -40…70 °C | |
| Температура окружающей среды при хранении | -60…80 °C | |
| Рабочая высота | 3000 м без ухудшения номинальных значений | |
| Огнестойкость | 850 °C в соответствии с IEC 60695-2-1 | |
| Огнестойкость | V0 в соответствии с UL 94 |
| Статус устойчивого продукта | Грин Премиум продукция | |
|---|---|---|
| Регламент REACh | ||
| Не содержит особо опасных веществ согласно декларации REACh | Да | |
| Директива EC RoHS | Соответствует Декларация ЕС RoHS | |
| Не содержит ртути | Да | |
| Информация об исключениях по регламенту RoHS | ||
| Регламент RoHS Китая | Декларация RoHS Китая Продукт вне сферы действия RoHS Китая. Декларация вещества для сведения | |
| Экологическая отчетнсть | ||
| Профиль кругооборота | ||
| WEEE | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантия | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
